Heidenhain EQN 1325.020-2048/G2 Rotary Encoder
Neu
Auf Lager2 EinheitenVersandbereit
599,99$
DREHENCODER Heidenhain EQN13250202048/G2 ist ein hochauflösender Drehencoder mit 8192 Positionswerten, 2048 ppr und robustem konischem Wellenende. Betrieben über einen weiten Spannungs- und Temperaturbereich gewährleistet er eine präzise Bewegungssteuerung in industriellen Systemen.
2048EncoderEQN13250202048/G2FeedbackHeidenhainHighIndustrialIP40MotionPositionPPRPrecisionResolutionRotarySensorshafttapered
Umfangreiches Lager
Weltweiter Versand
Experten-Support
Qualitätsgarantie

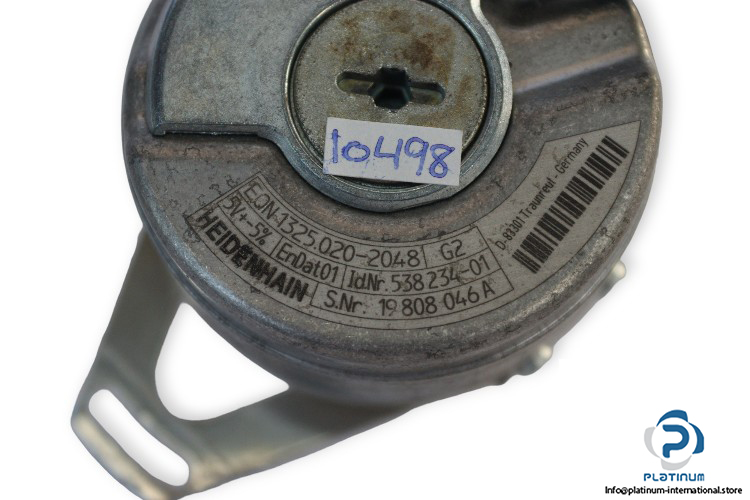

HEIDENHAIN EQN13250202048/G2 ROTARY ENCODER
The Heidenhain EQN13250202048/G2 rotary encoder is a high-resolution, precision feedback device designed for demanding industrial automation systems. With 8192 position values per revolution, tapered shaft design, and robust operating temperature tolerance, it ensures reliable performance in dynamic environments.
Manufacturer: Heidenhain
Type: Rotary Encoder
Model: EQN13250202048/G2
ID No.: 538 234-01
SN: 19 808 046 A
| Supply Voltage | 5 V DC (4.75 / 30 V DC) |
| Power Consumption | 675 mW @ 4.75 V, 875 mW @ 30 V |
| Current Consumption (Typical) | 85 mA @ 5 V |
| Calculation Time tcal | <5 µs |
| Incremental Signals | 1 VPP1 |
| Line Count | 512 / 2048 |
| Natural Frequency Fn (Typical) | 1800 Hz |
| Shaft | Tapered shaft ¬ (9.25 mm); taper: 1:10 |
| Electrical Connection | 16-pin (12+4) PCB connector |
| Electrically Permissible Speed/Error | 15000 rpm / ±12 LSB |
| Starting Torque (Typical) | 0.01 Nm |
| Position Values Per Revolution | 8192 (13 bits) |
| Revolutions | 2048 ppr |
| Operating Temperature | -40 / 115 °C |
| Protection Rating | IP40 (when mounted) |
